概述
保定众邦电气有限公司专业生产硅胶穿墙套管，是一种新型的穿墙套管，它的内绝缘采用新型绝缘材料，外绝缘（硅胶伞裙）使用高温硫化硅橡胶，具有良好的耐污性能，抗震性能和防爆性能，符合电力部门无油化，小型化的发展趋势，是满足城乡电网改造的新一代高压输变电产品，代替了传统的充油电容式瓷外套套管，解决了旧式产品的漏油污染、机械强度低、密封性能和防污性能差、易爆的缺点，国外干式套管都是以环氧树脂浸纸式电容芯子作为主绝缘，外部加装瓷套或复合空心绝缘子以承担机械负荷并作为外绝缘，主绝缘与外绝缘间以硅脂类膏状物作为填充，该种套管虽然性能优于充油电容式瓷外套套管，但因其过长的交货期，高昂的价格，不尽完善的售后服务而使用户望而却步。
型号说明
使用条件
|
环境温度 |
不低于－20℃，不高于＋60℃ |
|
环境湿度 |
湿度不大于85% |
|
海拔高度 |
不超过3500m，超出3500m可根据实际情况特制 |
|
大气条件 |
安装场所的空气中不应含化学腐蚀气体、蒸汽、爆炸性尘埃 |
|
电网频率 |
58～62Hz（60Hz系统）、48～52Hz（50Hz系统） |
装置特点
|
(1) 无油，无气纯固体，无任何填充物，无需维护保养； |
|
(2) 设计绝缘裕度大，半导体材料电容屏，大限度提高了起晕电压，运行中无局放； |
|
(3) 耐高温、阻燃绝缘材料，无分解.电气性能稳定，无燃烧及爆炸危险； |
|
(4) 结构紧凑，体积小，重量轻，便于运输，可任意角度安装； |
|
(5) 玻璃纤维增强缠绕，优化力学铺层设计，抗弯强度高，机械性能优异，适用于重震地区； |
|
(6) 硅橡胶复合外套防污性能优异，自洁而无需清扫，可用于重污秽区； |
|
(7) 使用寿命长，长期运行成本低。 |
技术数据
|
型号 |
CWWF-10 |
CWWF-35 |
|
额定电压（kV） |
12 |
40.5 |
|
系统标称电压（kV） |
10 |
35 |
|
额定频率（Hz） |
50 |
50 |
|
额定电流（A） |
100-4000 |
100-4000 |
|
工频耐压（kV） |
50 |
105 |
|
弯曲破坏负荷(N) |
1250 |
1250 |
|
允许弯曲负荷(N) |
625 |
625 |
|
雷电全波冲击耐压（kV） |
75 |
785 |
安装尺寸图

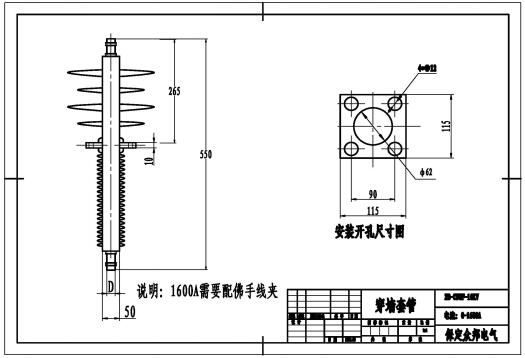

10kV 硅胶穿墙套管(0-1600A)
35kV硅胶穿墙套管
服务指南与订货须知
服务宗旨
客户满意，是我们的责任；持续改进，是我们的义务。
具体事宜
本产品连接在真空电器产品（真空断路、真空接触器等）与感性负载（电动机、发电机、电抗器、变压器等）之间；
本产品分为Z型（适用于保护电动机，发电机），P型（适用于保护变压器、电抗器、线路），用户订货和安装应根据被保护对象，选用合适的产品；
从购买之日起一年内免费维修!一年后出现故障，根据设备安装地点及合同签订情况协商解决； |
